롤스크린 시스템

개요
  • 롤스크린은 각종 건물의 창에 설치되어 일사량 조절을 통한 빛 환경의 개선 에너지 절감, 프라이버시를 제공하는 시스템으로 최근 고급 빌딩을 중심으로 설치가 증가하고 있습니다.
  • 또한 빌딩자동제어시스템과 통합이 용이하여 고객의 요구에 따른 다양한 시스템 구성이 가능합니다.

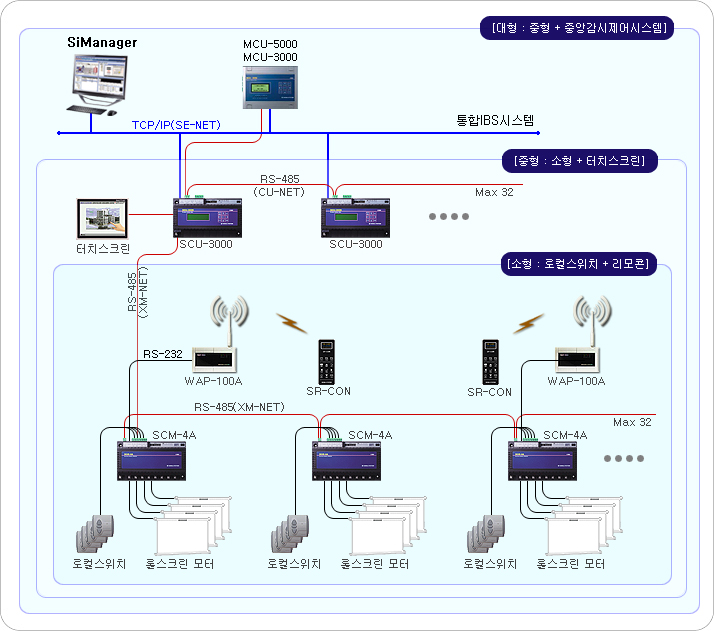

시스템 구성도

적용 예
  • 일사량 조절을 통한 에너지 절감이 필요한 건물 (사무실, 호텔 등)
  • 빛 환경의 조절, 프라이버시가 중요한 건물

관련 제품
SmartRoll 시스템
  • 체계적인 시스템 구성을 통하여(MCU-3000, SCU-3000, SCM-4A 등) 무한대에 가까운 롤스크린 관리 기능 제공
  • 하부의 모터제어기(SCM-4A)에서 상위의 관리용 소프트웨어까지 일괄 시스템 제공
  • 빌딩제어/관리(SiManager), 등 다양한 시스템과의 통합
  • 유/무선을 포함한 다양한 표준 통신 방식의 지원으로 뛰어난 호환성
  • 조도와 연동, 시간대별 제어, 유/무선 스위치, 리모콘 등 다양한 기능 기본 제공
제어/관리용 소프트웨어 : SiManager

SiManager는 롤스크린 및 빌딩자동제어용 시스템 소프트웨어로서 제어 및 관리에 필요한 기능 제공

  • 롤스크린/설비/전력/조명 시스템 제어 및 관리기능
  • 통합시스템 구축 및 연동(소방, 조명, 설비)
  • Ethernet, Serial 방식의 다양한 표준 통신 지원
  • Graphic, Text방식의 감시 및 관리
  • 다양한 보고서 출력 및 이력관리
  • 개별 모터 감시 및 제어
  • 그룹제어, 존제어, 스케쥴 제어, 시나리오 제어 기능(방향별, 층별, 건물 단위 등)
롤스크린 마스터제어기 : SCU-3000

SCU-3000은 SCM-4A 등 롤스크린제어모듈을 관리하며 상위 시스템간의 통신중계 및 통합제어

  • 상위 시스템(PC, MCU-3000)과 하위 SCM-4A와 통신의 중계 및 관리 기능
  • 최대 32개의 SCM-4A 연결 가능
  • 터치 스크린 인터페이스
  • 내장 LCD와 키로 감시/설정/제어 기능(개별 그룹)
  • 내장 시계를 이용한 로컬타임스케쥴 기능(일,주,월간)
롤스크린 제어기 : SCR-4A

롤스크린을 직접 제어하는 모듈, Relay 출력과 수동 입력을 받아들일 수 있는 입력 및 통신기능

  • SCU-3000을 통한 원격제어 기능
  • 로컬 스위치 입력 : 모터당 2개(Up/Down/Stop), 4조
  • 모터 제어 출력 : 4모터(Up/Down/Common)
  • XM-Net 통신 지원, 9,600~57,600BPS
  • Address설정을 통하여 최대 32개 연결 가능
  • 무선 통신을 위한 WAP-100 인터페이스
무선리모콘 : SR-CON

SR-CON은 RF방식의 무선 리모콘으로 롤스크린 시스템의 제어 및 설정기능도 가지고 있는 다기능 리모콘

  • RF(IEEE 802.15.4,Zigbee)방식의 무선리모콘으로 방향성 없음
  • 핸드폰 충전 규격(TTA 24 Pin)의 LI-ion Battery
  • 12개의 입력 버튼, 사용자 인식을 위한 진동 기능
  • 개별, 그룹제어, 위치제어 기능(0~100%)
  • 대상 롤스크린을 선택할 수 있는 Channel 선택기능
  • 자동 절전 기능
무선 중계기 : WAP-100

WAP-100은 유/무선 중계장치로서, 롤스크린, 조명, 설비, 전력 시스템 등에 적용이 가능한 통신 중계 장치

  • 적용 규격 : IEEE 802.15.4 2.4GHz, Zigbee, RS-232 or RS-485
  • Topology : Mesh Network
  • 롤스크린 시스템을 무선통신 방식으로 구축 가능
  • 리모콘 SCM-4A, SCU-3000 인터페이스 제공
  • 16채널, 64개의 Address 지원
  • 유무선 중계 가능
